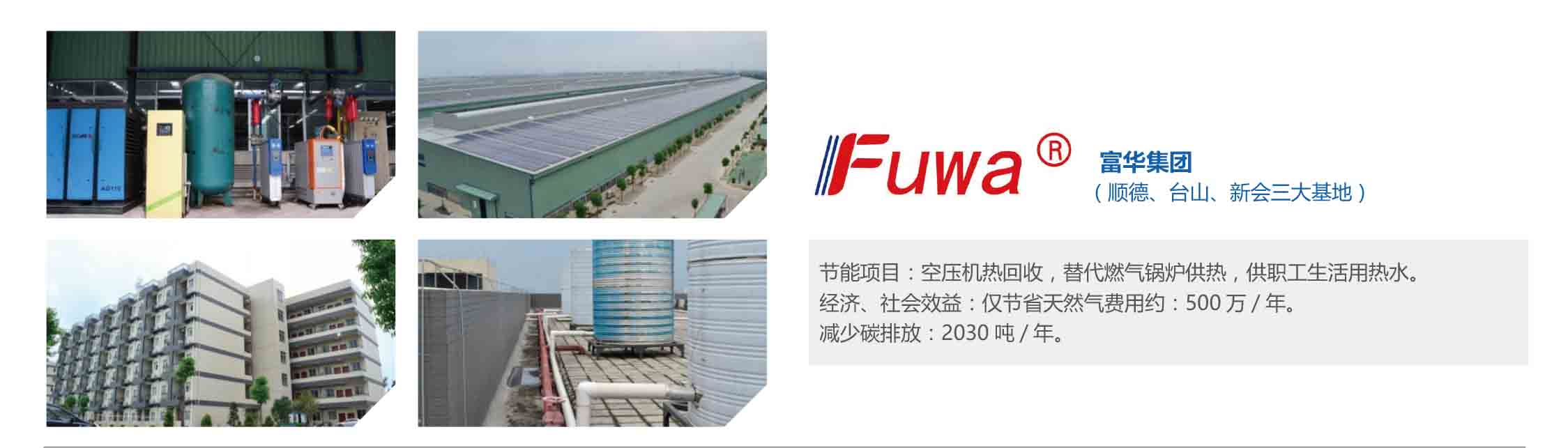

富华集团

时间:2019-12-11 07:55:43



合作项目之一:

现场情况分析

1. 客户原有制热设备使用情况:采用空气能产生活用热水,能耗大,效率低。

   1.1客户目前制热设备情况
        存在问题:
        1、贵司一直采用空气能热水器已有近三年时间,因空气能热水器24小时循环加热,所以目前已出现压缩机磨损导致效率降低,已更换了多台压缩机,未更换的设备耗电量也比之前明显大增。
        2、由于效率下降,生活热水水温也随之下降。

   1.2客户设备目前能耗情况
        根据贵司空气能的使用状况和电表读数,贵司生活用热水所需用电费用约合120万元/年。

2. 客户现有空压机运行情况:3#厂房有4台110kw螺杆式空压机每天24小时运行
    2.1 客户空压机目前运行情况
     存在问题:空压机目前运行温度偏高,产气效率降低,需采用外置冷却风机降温,容易造成机件磨损。



空压机余热利用数据分析


可回收热量和产水量计算

空压机电机额定功率 数量 合计功率 热量转换 废热可回收效率 空压机加载率 空压机可回收的总热量 空压机可回收总功率
kw/h kw/h kcal/kw     kcal/h kw/h
110 4 440 860 75% 90% 255420 297
          合计: 255420
说明:热量回收计算公式:空压机功率(kw)x 回收效率x空压机加载率x 热量转换860 kcal/kw =可回收热量kcal/kw

产水量及用水人数计算

可回收废热总热量(kcal/h) 进水  温度(℃) 出水 温度(℃) 空压机工作时间(h/天) 利用废热产水量     (T/h) 利用废热总产水量     (T/天) 人均可    供用水量 (L/人/天) 可供热    水人数 (人/天)
255420 15 60 24 6 136 50 2724
说明:人均供水量,工厂按人均50升计算,矿区按人均150升计算

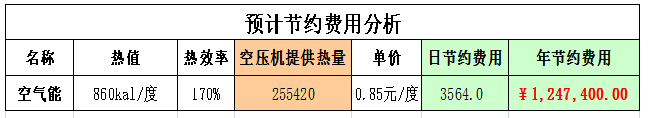

空压机可节能效益分析

按空压机年工作350天,24小时/天计算节能:

总结

        1.回收4台110kw空压机的余热产水,每天产水量136吨/天;
        2. 年节约能耗计算:约120万元/年;
        3.空压机余热回收产60℃热水为136吨/天,完全满足2500人以上的生活用水;
        4.本工程方案由空压机余热回收产热水工程和热水输送管道设施两部分内容组成;
        5. 安装空压机余热回收系统可生产大量生活用热水的同时能够为空压机带走多余热量降低空压机工作温度,延长空压机使用寿命。
        6. 空压机余热所产富余可为食堂提供工作用水,减少加热所需天然气用量;
        7. 与新空气能热效率350%对比,目前空气能热泵的热效率已进入快速下降阶段,,按照目前供应2000人用热水所需费用约120万/年计算,热泵热效率的理论计算比上述数据170%更低,热泵将会在1年内进入大修期或更换期,热泵耗电量也会不断增加,由此将会产生较大的用水费用和维护费用。


实施方案优势

        本余热系统可以实现空压机产生的废热进行回收利用直产热水温度稳定在60℃以上。余热加热系统按照4台压缩机共同加载时的负荷设计计算,原理图如下:
直热式,不用回水,节约电费,远距离,要水泵加压.



工作原理:

        自来水经加压泵加压进入主机,主机运行加热到设定温度后,输送到保温储水罐,当用户需要时,热水由储水罐经加压泵加压供给用户处。


更多详细资料,请与工作人员联系。
